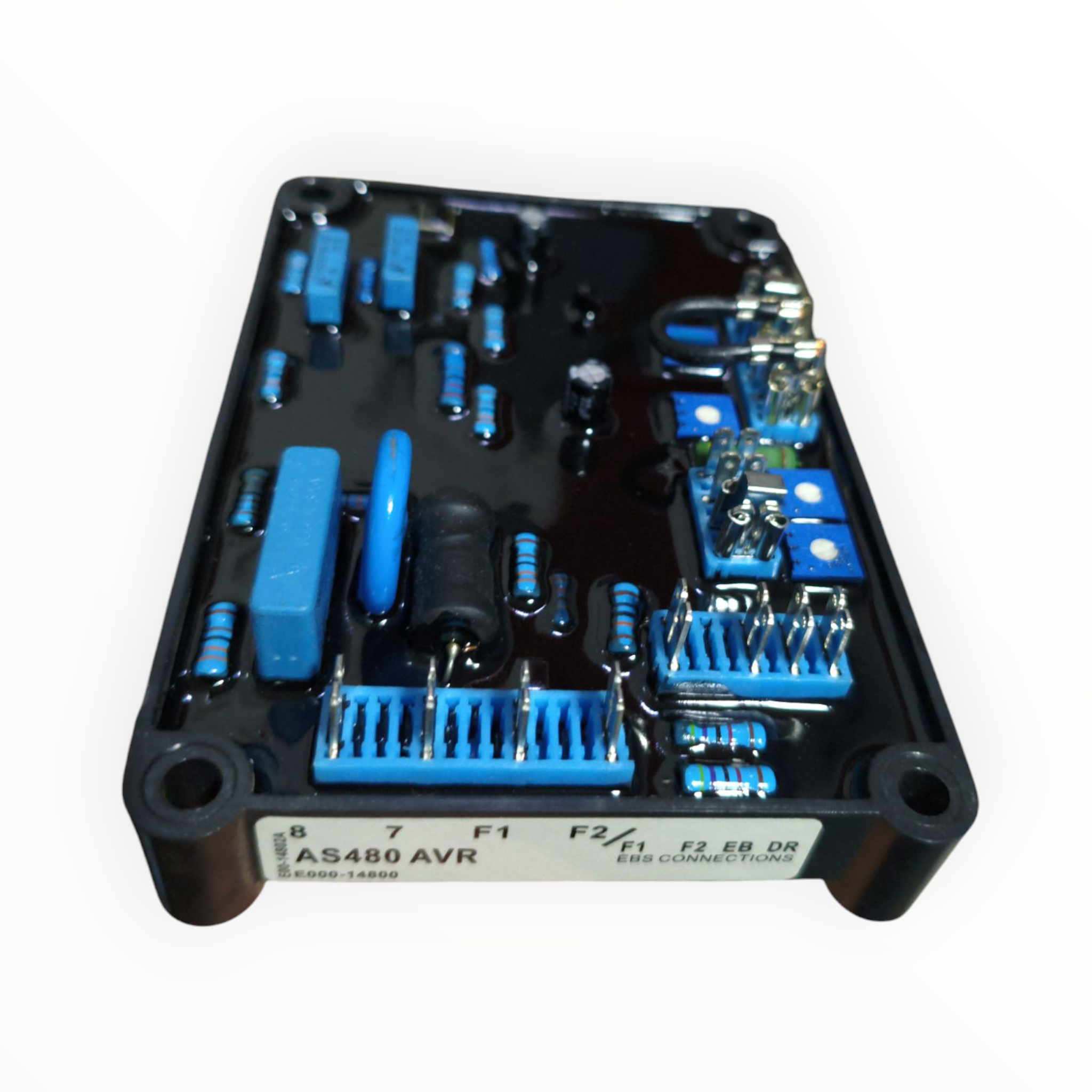

El AS480 es un Regulador Automático de Voltaje (AVR) analógico de detección bifásica, autoexcitado, diseñado específicamente para alternadores Stamford. Proporciona una regulación de voltaje de ±1% en estado estacionario. Incorpora detección de voltaje monofásica o trifásica (seleccionable), y es compatible con el Sistema de Aumento de Excitación (EBS) opcional para mejorar el arranque de motores y la capacidad de cortocircuito sostenido. Incluye protección UFRO (Under Frequency Roll Off) y protección contra sobreexcitación con apagado automático.
Características Técnicas Clave:
- Sistema de Excitación: Autoexcitado (Shunt)
- Detección de Voltaje: 100-264 V CA monofásico
- Frecuencia de Detección: 50/60 Hz nominal
- Salida de Voltaje: 82 V CC a 200 V CA de entrada; 45 V CC a 110 V CA de entrada
- Corriente de Salida: Continua 5 A CC, transitoria 7.5 A CC por 10 segundos
- Resistencia del Campo del Excitador: Mínimo 15 Ω
- Ajuste de Voltaje Externo: ±10% con trimmer de 1 kΩ
- Protecciones:
- Baja Frecuencia (UFRO) con punto de ajuste 94-98% Hz
- Sobreexcitación con punto de ajuste fijo y retardo de tiempo
- Pérdida de Detección
- Entrada para Droop de Cuadratura: Sensibilidad máxima 0.07 A para 5% de caída a 0 PF
- Tiempo de Respuesta AVR: 20 ms
- Temperatura de Operación: -40 °C a +70 °C
