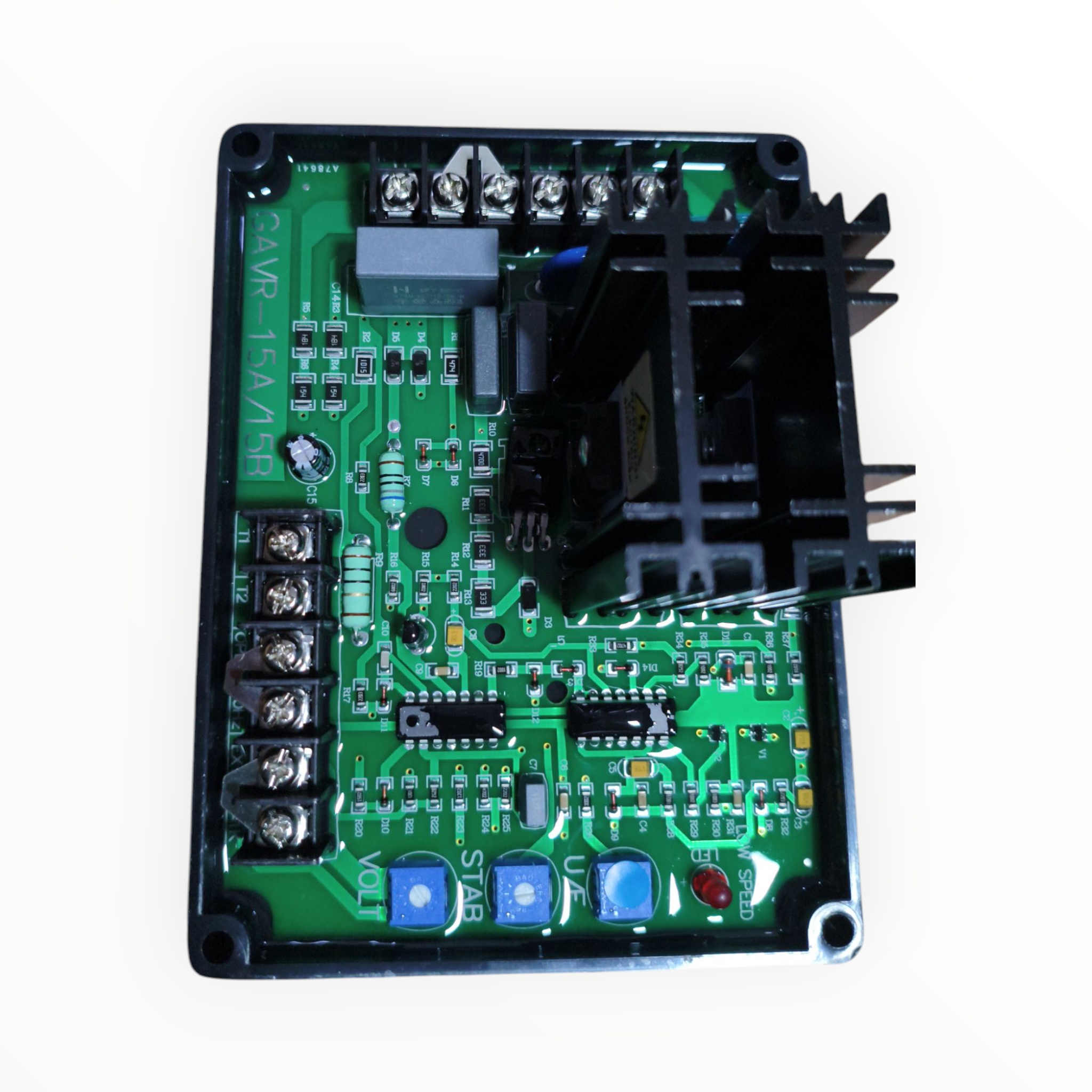

El GAVR-15 es un Regulador Automático de Voltaje (AVR) universal de 15 Amperios diseñado para proporcionar una regulación de voltaje de lazo cerrado en generadores síncronos con excitación autoexcitada o por imán permanente (PMG). Ofrece una regulación de voltaje de ±1%. Incorpora detección de voltaje monofásica o trifásica RMS (seleccionable por jumpers), ajustes para estabilidad, voltaje y protección por baja frecuencia (UFRO). También incluye protección contra sobreexcitación. Su diseño versátil lo hace compatible con una amplia gama de generadores.
Características Técnicas Clave:
- Regulación de Voltaje: ±1% RMS (estado estacionario)
- Sistema de Excitación: Autoexcitado (Shunt) o Imán Permanente (PMG)
- Detección de Voltaje: Monofásica o Trifásica RMS (seleccionable por jumpers)
- Frecuencia de Detección: 50/60 Hz (seleccionable por jumpers)
- Ajustes:
- Poteenciómetro de ajuste de voltaje
- Poteenciómetro de ajuste de estabilidad
- Poteenciómetro de ajuste del punto de rodilla UFRO
- Protecciones:
- Sobreexcitación
- Baja Frecuencia (UFRO)
- Tensión de Alimentación: 85 a 139 V CA (monofásico) o 170 a 264 V CA (monofásico) – dependiendo de la conexión
- Corriente de Salida Máxima: 15 A CC (continuos)
- Resistencia del Campo del Excitador: Mínimo 4 Ω
- Tiempo de Respuesta: Típicamente menor a 100 ms
- Temperatura de Operación: -40 °C a +65 °C
