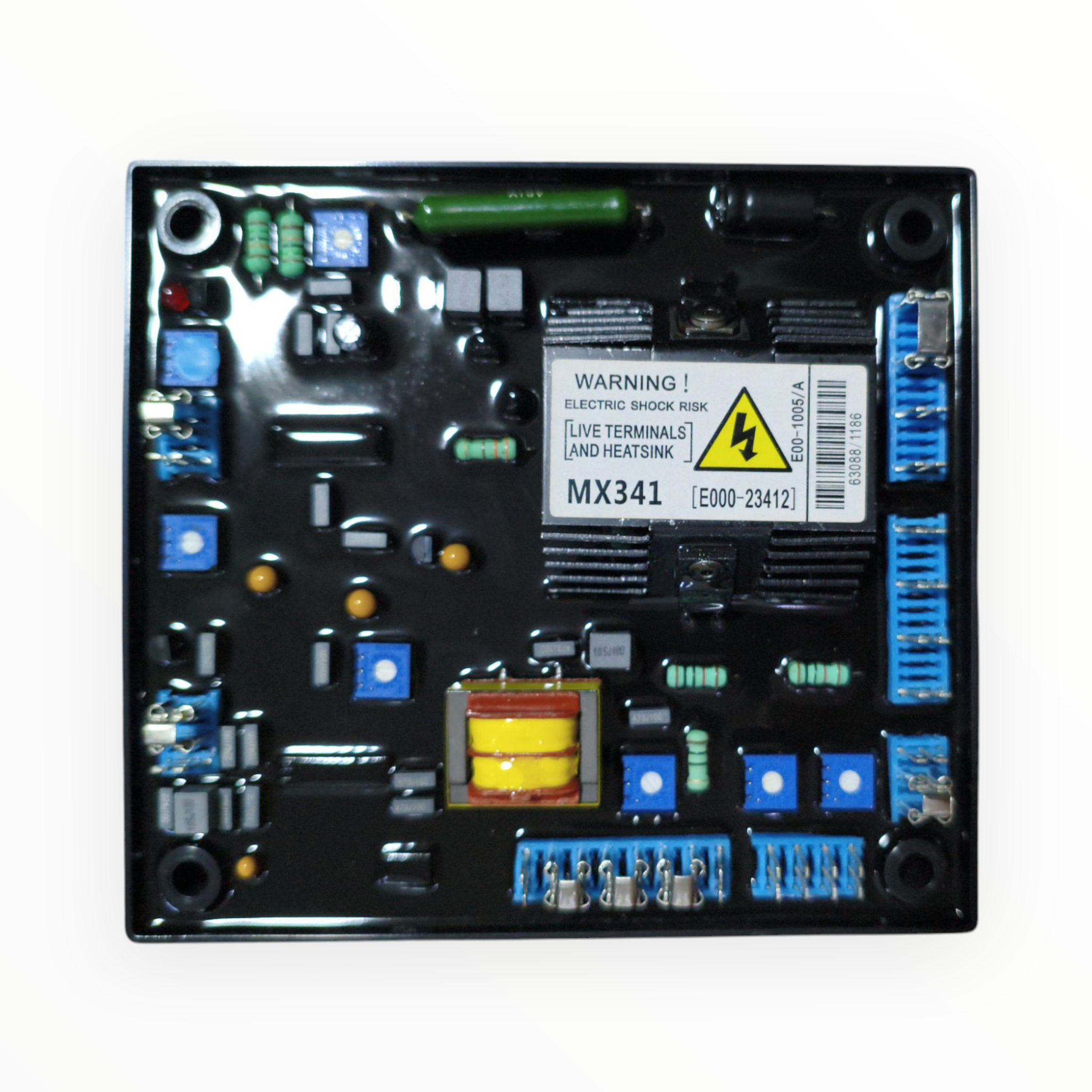

El MX341 es un Regulador Automático de Voltaje (AVR) analógico autoexcitado de dos fases diseñado específicamente para alternadores Stamford. Proporciona una regulación de voltaje de ±1% RMS en estado estacionario. Este AVR utiliza detección de voltaje bifásica RMS para una regulación precisa y estable. Incorpora ajustes para estabilidad, voltaje y protección por baja frecuencia (UFRO) con punto de rodilla ajustable. El circuito de excitación deriva su potencia directamente de los terminales del alternador.
Características Técnicas Clave:
- Sistema de Excitación: Autoexcitado (derivado del alternador)
- Detección de Voltaje: Bifásica RMS
- Frecuencia de Detección: 50/60 Hz (seleccionable por strap)
- Salida de Voltaje: Máximo 82 V CC a 200 V CA de entrada
- Corriente de Salida: Continua 4 A CC, transitoria 7.5 A CC por 10 segundos
- Resistencia del Campo del Excitador: Mínimo 15 Ω
- Ajuste de Voltaje Externo: ±10% con trimmer de 1 kΩ
- Protecciones:
- Baja Frecuencia (UFRO) con punto de ajuste ajustable
- Supresión EMI: Filtrado interno
- Tiempo de Respuesta AVR: Típicamente < 10 ms
- Temperatura de Operación: -40 °C a +70 °C
- Temperatura de Almacenamiento: -55 °C a +80 °C
