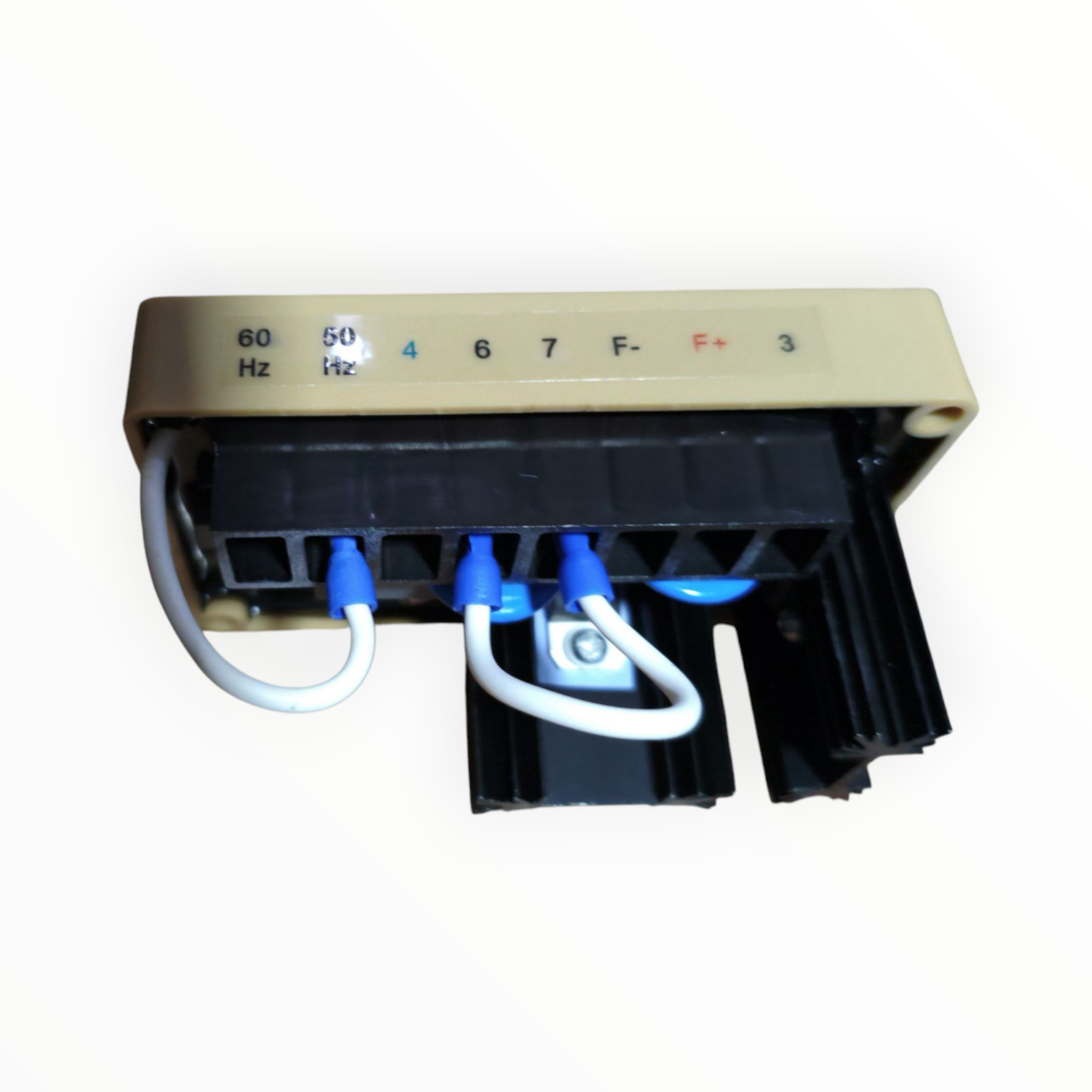

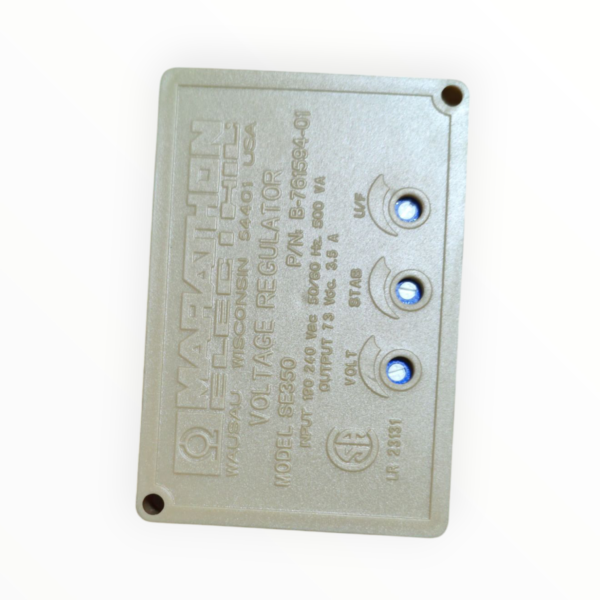

El SE350 es un Regulador Automático de Voltaje (AVR) analógico encapsulado diseñado para controlar el voltaje de salida de alternadores sin escobillas mediante la regulación de la corriente en el campo del excitador. Proporciona una regulación de voltaje de ±1.0% RMS. Este AVR opera con detección de voltaje monofásica (190-240 V CA) y ofrece ajustes para compensación de frecuencia (Roll Off) y estabilidad. Incorpora un filtro interno de interferencia electromagnética (EMI).
Características Técnicas Clave:
- Sistema de Excitación: Dependiente del alternador
- Detección de Voltaje: 190-240 V CA Monofásico
- Frecuencia de Detección: 50/60 Hz (ajustable internamente mediante Roll Off)
- Salida de Voltaje: 73 V CC a 3.5 A CC (continua), 105 V CC a 5 A CC (forzado con 240 V CA de entrada)
- Resistencia del Campo del Excitador: Mínimo 15 Ω
- Ajuste de Voltaje Remoto: ±10% con reóstato de 2000 Ω, ±5% con reóstato de 1000 Ω
- Compensación de Frecuencia: Punto de Roll Off ajustable (54-61 Hz para 60 Hz, 45-51 Hz para 50 Hz)
- Supresión EMI: Filtro interno
- Temperatura de Operación: -40 °C a +60 °C
- Temperatura de Almacenamiento: -65 °C a +85 °C
