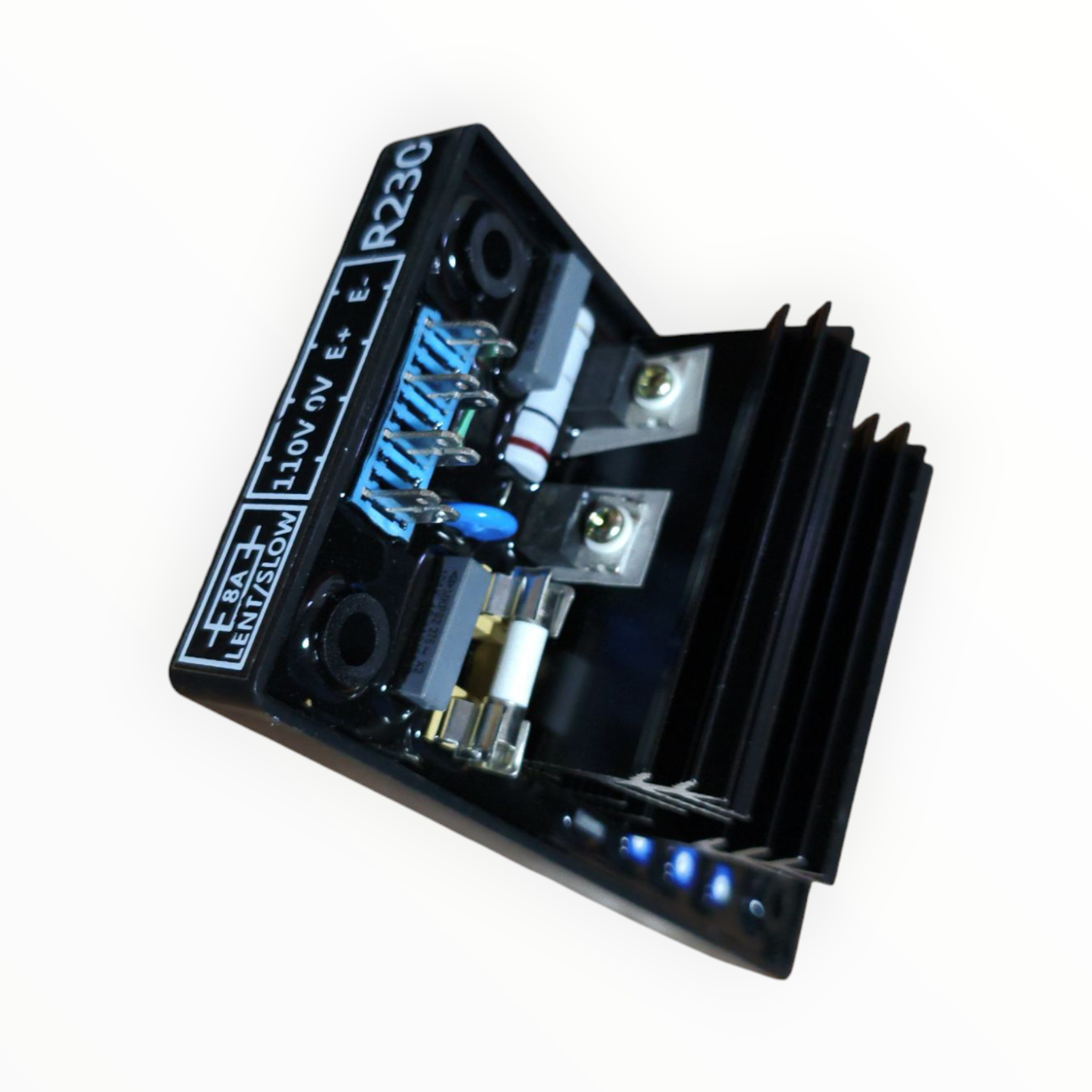

El R230 es un Regulador Automático de Voltaje (AVR) analógico diseñado para alternadores con un sistema de excitación derivación (shunt). Este AVR de lazo cerrado regula el voltaje de salida con una precisión de ±1%. La detección de voltaje es monofásica RMS, lo que permite una respuesta eficaz a las variaciones de carga. El R230 incorpora ajustes para la estabilidad del sistema y el punto de consigna del voltaje. Ofrece protección contra sobreexcitación y también incluye una función de protección por baja frecuencia (UFRO) con punto de rodilla ajustable. Su diseño robusto lo convierte en una solución confiable para una variedad de aplicaciones de alternadores.
Características Técnicas Clave:
- Regulación de Voltaje: ±1% RMS (estado estacionario)
- Sistema de Excitación: Derivación (Shunt)
- Detección de Voltaje: Monofásica RMS
- Ajustes:
- Poteenciómetro de ajuste de voltaje
- Poteenciómetro de ajuste de estabilidad
- Poteenciómetro de ajuste del punto de rodilla UFRO
- Protecciones:
- Sobreexcitación (con umbral fijo)
- Baja Frecuencia (UFRO) con pendiente ajustable
- Tensión de Alimentación: 85 a 139 V CA (monofásico)
- Corriente de Salida Máxima: 5 A CC
- Resistencia del Campo del Excitador: Mínimo 15 Ω
- Frecuencia de Detección: 50/60 Hz (seleccionable por strap)
- Temperatura de Operación: -40 °C a +70 °C
- Temperatura de Almacenamiento: -55 °C a +80 °C
